Die Kippgrenze ist genau dann erreicht, wenn der Schwerpunkt senkrecht über der Verbindungslinie der Aufstandspunkte von Hinterrad und Seitenrad liegt. Das Seitenrad hebt ab — das Gespann beginnt zu kippen. Zur Vereinfachung bleibt der Seitenradvorlauf in der Formel unberücksichtigt; maßgeblich sind Schwerpunktlage (Querabstand) und Schwerpunkthöhe: α = arctan (Spurweite_halbe / Schwerpunkthöhe). [m-g-017, S.29]
Drei Steigungsgrenzen
Beim Steigungen begrenzen drei voneinander unabhängige Faktoren die maximal befahrbare Steigung:

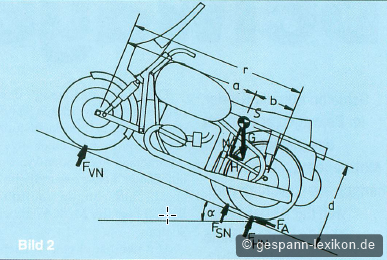

1. Motordrehmoment: Anzusetzende Antriebskraft FA = Mmot × i / rdyn; bei stehendem Fahrzeug maßgebend
2. Reifenreibung: Übertragbare Antriebskraft begrenzt durch Haftreibung
3. Kippgrenze: Grenzt die Steigfähigkeit unabhängig vom Reibwert ab
![embedded image (png) [image]](images/Kippgrenze+1_img1.png)
![embedded image (png) [image]](images/Kippgrenze+1_img2.png)

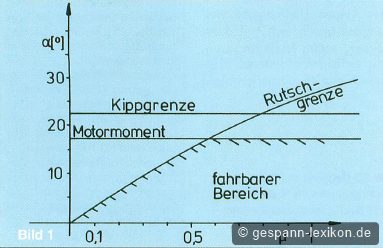

Bei niedriger Griffigkeit ist die Reibung die wirksame Grenze; bei höherem Reibwert wird, je nach Fahrzeug, entweder das Motordrehmoment oder die Kippgrenze erreicht. Die Steigfähigkeit ist dabei völlig unabhängig vom Fahrzeuggewicht; entscheidend ist nur die Gewichtsverteilung. [MG 17]
Kurvenfahrt

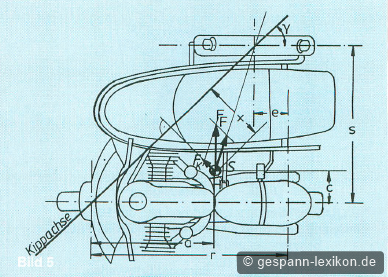

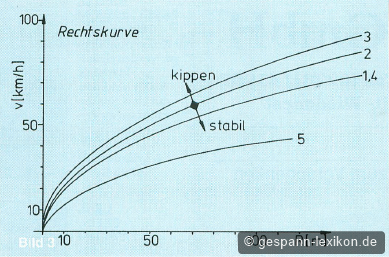

In der Kurve überlagert die Fliehkraft (horizontal) die Gewichtskraft (vertikal). Bei Rechtskurven eines Standardgespanns (Seitenwagen rechts) hebt das Seitenrad ab; bei Linkskurven hebt stattdessen das Vorderrad der Zugmaschine ab. Die Kippgrenze in der Linkskurve liegt daher deutlich höher als rechts. Zusammen mit der Rutschgrenze — die vom Reibwert abhängt — ergibt sich ein Bereich stabiler Fahrzustände. Beide Kurven schneiden sich etwa bei μ ≈ 0,4 (Eisglätte), d. h. auf glatter Fahrbahn rutscht das Gespann, bevor es kippt. [MG 18]
![embedded image (png) [image]](images/Kippgrenze+1_img3.png)
![embedded image (png) [image]](images/Kippgrenze+1_img4.png)
Praktische Ermittlung

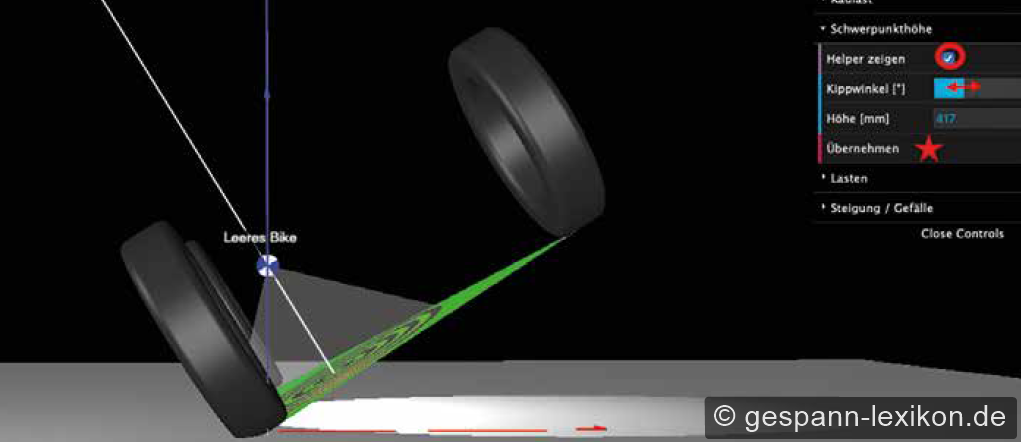

Die Kippgrenze lässt sich eindrucksvoll demonstrieren, indem man den Beiwagen Seitenrad anhebt, bis das Gespann im Balance-Punkt steht. Dieser Winkel erlaubt Rückschlüsse auf die Schwerpunkthöhe. Christoph Koulen (MG 179) hat ein Berechnungsprogramm vorgestellt, das auf Basis von Fahrzeugmasse, Besatzung, Beladung und Geometrie die Kippgrenzen in alle Richtungen (links, rechts-vorn, hinten) in g-Werten berechnet. Beispielwerte für eine Ural cT 'Transsib' (Fahrer 82 kg, Passagier 60 kg): Kippgrenze links: 0,5 g · rechts-vorn: 0,82 g · hinten: 0,9 g. [MG 179]
![embedded image (png) [image]](images/Kippgrenze+1_img5.png)
Einfluss von Gewicht im Beiwagen
Beladung des Seitenrades senkt die Kippgrenze in der Rechtskurve und erhöht gleichzeitig die Traktionsgrenze. Beladung der Zugmaschine erhöht den Schwerpunkt, die Kippgrenze wird schneller erreicht.
Beziehung zu anderen Geometriegrößen
→ Schwerpunktlage bestimmt zusammen mit der Spurweite den Kippwinkel
→ Seitenradvorlauf beeinflusst die effektive Verbindungslinie der Aufstandspunkte leicht
→ Vorspur und Nachlauf haben keinen direkten Einfluss auf die statische Kippgrenze
Beiträge in MG 17, 18, 30, 144, MG 179
